Применение знаков безопасности: требования, практика и отраслевые особенности
24 декабря 2025 г.
Использование знаков безопасности в области охраны труда и производственной безопасности — не просто формальное требование, а важнейший визуальный инструмент предотвращения производственного травматизма и аварий...
Использование знаков безопасности в области охраны труда и производственной безопасности — не просто формальное требование, а важнейший визуальный инструмент предотвращения производственного травматизма и аварий.
В соответствии с положениями статьи 214 Трудового кодекса Российской Федерации работодатель обязан обеспечить принятие мер по предотвращению аварийных ситуаций, сохранению жизни и здоровья работников при возникновении таких ситуаций, а также по оказанию первой помощи пострадавшим. Например, одним из способов оповещения о пожаре, управления и обеспечения безопасной эвакуацией людей является размещение и освещение знаков пожарной безопасности в течение нормативного времени (ст. 84 Федерального закона от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»).
Основными документами, которые устанавливают порядок размещения и использования знаков безопасности, являются:
— Правила противопожарного режима в Российской Федерации (п. п. 11, 23, 36-37, 47, 86, 221, 253, 364) (утв. Постановлением Правительства Российской Федерации от 16 сентября 2020 года № 1479);
— «ГОСТ 12.4.026-2015. Межгосударственный стандарт. Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» (введен в действие Приказом Росстандарта от 10 июня 2016 года № 614-ст).
В соответствии с ГОСТ 12.4.026-2015 знаки безопасности представляют собой цветографические изображения определенной геометрической формы с использованием сигнальных и контрастных цветов, графических символов и/или поясняющих надписей. Знаки безопасности предназначены для предупреждения людей о непосредственной или возможной опасности, запрещения, предписания или разрешения определенных действий, а также для информации о расположении объектов и средств, использование которых исключает или снижает воздействие опасных и/или вредных факторов.
Знаки безопасности бывают основными, дополнительными, комбинированными и групповыми.
Основной знак безопасности содержит однозначное смысловое выражение требований по обеспечению безопасности и используется самостоятельно или в составе комбинированных и групповых знаков.
Основные знаки безопасности подразделяются на следующие группы:
— запрещающие знаки;
— предупреждающие знаки;
— знаки пожарной безопасности;
— предписывающие знаки;
— эвакуационные знаки и знаки медицинского и санитарного назначения;
— указательные знаки.
Дополнительный знак безопасности содержит поясняющую надпись и используется в сочетании с основными знаками.
Комбинированные и групповые знаки безопасности состоят из основных и дополнительных знаков и являются носителями комплексных требований безопасности.
Ключевое требование ГОСТ 12.4.026-2015 заключается в строгом соответствии цветографического изображения, геометрической формы и смыслового значения каждой группы знаков.
ГОСТ 12.4.026-2015 регламентировано цветовое и графическое оформление знаков, а также сигнальные цвета, которые в сочетании с контрастными цветами наиболее эффективны для зрительного восприятия.
Сигнальные цвета применяются для:
— обозначения поверхностей, конструкций (или элементов конструкций), приспособлений, узлов и элементов оборудования, машин, механизмов, которые могут служить источниками опасности для людей, поверхности ограждений и других защитных устройств, систем блокировок и так далее;
— обозначения пожарной техники, средств противопожарной защиты, их элементов;
— знаков безопасности, сигнальной разметки, планов эвакуации и других визуальных средств обеспечения безопасности;
— светящихся (световых) средств безопасности (сигнальные лампы, табло и так далее);
— обозначения путей эвакуации.
За каждым цветом закрепляются смысловое значение и область применения:
— красный цвет — непосредственная опасность (запрещение опасного поведения или действия, обозначение непосредственной опасности); аварийная или опасная ситуация (сообщение об аварийном отключении или аварийном состоянии оборудования либо технологического процесса); пожарная техника, средства противопожарной защиты и их элементы (обозначение и определение их мест нахождения);
— желтый цвет — возможная опасность (обозначение возможной опасности или опасной ситуации, предупреждение или предостережение о возможной опасности);
— зеленый цвет — безопасность, безопасные условия (сообщение о нормальной работе оборудования, нормальном состоянии технологического процесса); помощь, спасение (обозначение путей эвакуации, аптечек, кабинетов, средств по оказанию первой помощи);
— cиний цвет — предписание во избежание опасности (требование обязательных действий в целях обеспечения безопасности); указание (разрешение определенных действий).
Контрастным цветом для желтого является черный, для остальных цветов — белый.
ГОСТ 12.4.026-2015 регламентирует применение цветов для знаков безопасности. Например, для предупреждающих знаков используется желтый цвет; зеленый цвет — для знаков безопасности медицинского назначения. Для основных знаков документ четко указывает не только назначение цвета, но и форму, размеры (соотношение размеров), значение.
К каждой группе знаков безопасности приведены конкретные требования, а в приложениях Е, Ж, И, К, Л и М к документу — перечень знаков.
Запрещающие знаки, например, «Запрещается курить» (P01) или «Проход запрещен» (Р03) имеют форму круга с поперечной полосой красного сигнального цвета и предназначены для обозначения запрещения опасного поведения или действия.
Предупреждающие знаки, например, «Взрывоопасно» (W02) или «Опасность поражения электрическим током» (W08) выполнены в форме треугольника желтого сигнального цвета. Они предупреждают о возможной опасности, призывают проявить внимание и осторожность.
Предписывающие знаки, например, «Работать в защитных очках» (M01) и «Работать в защитной каске (шлеме)» (M02) выполнены в виде круга синего сигнального цвета и содержат предписание обязательных действий для того, чтобы избежать опасность.
Использование знаков безопасности в области охраны труда и производственной безопасности — не просто формальное требование, а важнейший визуальный инструмент предотвращения производственного травматизма и аварий.
В соответствии с положениями статьи 214 Трудового кодекса Российской Федерации работодатель обязан обеспечить принятие мер по предотвращению аварийных ситуаций, сохранению жизни и здоровья работников при возникновении таких ситуаций, а также по оказанию первой помощи пострадавшим. Например, одним из способов оповещения о пожаре, управления и обеспечения безопасной эвакуацией людей является размещение и освещение знаков пожарной безопасности в течение нормативного времени (ст. 84 Федерального закона от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»).
Основными документами, которые устанавливают порядок размещения и использования знаков безопасности, являются:
— Правила противопожарного режима в Российской Федерации (п. п. 11, 23, 36-37, 47, 86, 221, 253, 364) (утв. Постановлением Правительства Российской Федерации от 16 сентября 2020 года № 1479);
— «ГОСТ 12.4.026-2015. Межгосударственный стандарт. Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» (введен в действие Приказом Росстандарта от 10 июня 2016 года № 614-ст).
В соответствии с ГОСТ 12.4.026-2015 знаки безопасности представляют собой цветографические изображения определенной геометрической формы с использованием сигнальных и контрастных цветов, графических символов и/или поясняющих надписей. Знаки безопасности предназначены для предупреждения людей о непосредственной или возможной опасности, запрещения, предписания или разрешения определенных действий, а также для информации о расположении объектов и средств, использование которых исключает или снижает воздействие опасных и/или вредных факторов.
Знаки безопасности бывают основными, дополнительными, комбинированными и групповыми.
Основной знак безопасности содержит однозначное смысловое выражение требований по обеспечению безопасности и используется самостоятельно или в составе комбинированных и групповых знаков.
Основные знаки безопасности подразделяются на следующие группы:
— запрещающие знаки;
— предупреждающие знаки;
— знаки пожарной безопасности;
— предписывающие знаки;
— эвакуационные знаки и знаки медицинского и санитарного назначения;
— указательные знаки.
Дополнительный знак безопасности содержит поясняющую надпись и используется в сочетании с основными знаками.
Комбинированные и групповые знаки безопасности состоят из основных и дополнительных знаков и являются носителями комплексных требований безопасности.
Ключевое требование ГОСТ 12.4.026-2015 заключается в строгом соответствии цветографического изображения, геометрической формы и смыслового значения каждой группы знаков.
ГОСТ 12.4.026-2015 регламентировано цветовое и графическое оформление знаков, а также сигнальные цвета, которые в сочетании с контрастными цветами наиболее эффективны для зрительного восприятия.
Сигнальные цвета применяются для:
— обозначения поверхностей, конструкций (или элементов конструкций), приспособлений, узлов и элементов оборудования, машин, механизмов, которые могут служить источниками опасности для людей, поверхности ограждений и других защитных устройств, систем блокировок и так далее;
— обозначения пожарной техники, средств противопожарной защиты, их элементов;
— знаков безопасности, сигнальной разметки, планов эвакуации и других визуальных средств обеспечения безопасности;
— светящихся (световых) средств безопасности (сигнальные лампы, табло и так далее);
— обозначения путей эвакуации.
За каждым цветом закрепляются смысловое значение и область применения:
— красный цвет — непосредственная опасность (запрещение опасного поведения или действия, обозначение непосредственной опасности); аварийная или опасная ситуация (сообщение об аварийном отключении или аварийном состоянии оборудования либо технологического процесса); пожарная техника, средства противопожарной защиты и их элементы (обозначение и определение их мест нахождения);
— желтый цвет — возможная опасность (обозначение возможной опасности или опасной ситуации, предупреждение или предостережение о возможной опасности);
— зеленый цвет — безопасность, безопасные условия (сообщение о нормальной работе оборудования, нормальном состоянии технологического процесса); помощь, спасение (обозначение путей эвакуации, аптечек, кабинетов, средств по оказанию первой помощи);
— cиний цвет — предписание во избежание опасности (требование обязательных действий в целях обеспечения безопасности); указание (разрешение определенных действий).
Контрастным цветом для желтого является черный, для остальных цветов — белый.
ГОСТ 12.4.026-2015 регламентирует применение цветов для знаков безопасности. Например, для предупреждающих знаков используется желтый цвет; зеленый цвет — для знаков безопасности медицинского назначения. Для основных знаков документ четко указывает не только назначение цвета, но и форму, размеры (соотношение размеров), значение.
К каждой группе знаков безопасности приведены конкретные требования, а в приложениях Е, Ж, И, К, Л и М к документу — перечень знаков.
Запрещающие знаки, например, «Запрещается курить» (P01) или «Проход запрещен» (Р03) имеют форму круга с поперечной полосой красного сигнального цвета и предназначены для обозначения запрещения опасного поведения или действия.
Предупреждающие знаки, например, «Взрывоопасно» (W02) или «Опасность поражения электрическим током» (W08) выполнены в форме треугольника желтого сигнального цвета. Они предупреждают о возможной опасности, призывают проявить внимание и осторожность.
Предписывающие знаки, например, «Работать в защитных очках» (M01) и «Работать в защитной каске (шлеме)» (M02) выполнены в виде круга синего сигнального цвета и содержат предписание обязательных действий для того, чтобы избежать опасность.

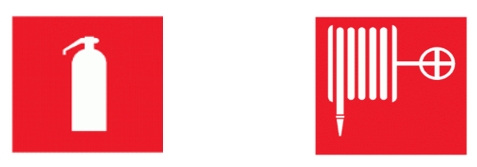

Знаки пожарной безопасности, например, «Огнетушитель» (F04) или «Пожарный кран» (F02) имеют форму квадрата или прямоугольника красного сигнального цвета и обозначают места нахождения средств противопожарной защиты.
К знакам пожарной безопасности также относятся запрещающие знаки («Запрещается курить» (P01), «Запрещается пользоваться открытым огнем и курить» (P02), «Запрещается тушить водой» (P04), «Запрещается загромождать проходы и/или складировать» (P12)), предупреждающие знаки («Пожароопасно. Легковоспламеняющиеся вещества» (W01), «Взрывоопасно» (W02), «Пожароопасно. Окислитель» (W11)) и эвакуационные знаки.
Эвакуационные знаки и знаки медицинского и санитарного назначения, например, «Указатель выхода» (Е22) или «Аптечка первой медицинской помощи» (ЕС01) выполняются в форме квадрата или прямоугольника зеленого сигнального цвета. Их основная функция — обеспечение безопасности. Эти знаки, например, указывают пути движения во время эвакуации, обозначают места оказания первой помощи пострадавшим и так далее.
Указательные знаки, к которым, например, относятся «Пункт (место) приема пищи» (D01) и «Место курения» (D03), имеют форму квадрата или прямоугольника синего сигнального цвета. Они содержат разрешение, указание, надпись или информацию.
Также ГОСТ 12.4.026-2015 регламентирует виды и варианты исполнения знаков безопасности.
По видам применяемых материалов знаки могут быть несветящимися, световозвращающими и фотолюминесцентными.
Для знаков пожарной безопасности, расположенных на путях эвакуации, а также для эвакуационных указателей и знака «Аптечка первой медицинской помощи» (ЕС 01) обязательно применение фотолюминесцентных материалов или внутренней либо внешней подсветки от автономного или аварийного источника питания.
По конструктивному исполнению знаки могут быть плоскими или объемными. К графическим символам знаков безопасности предъявляются требования простоты, понятности и быстрого опознания, а к поясняющим надписям — требования к минимальной высоте шрифта в зависимости от расстояния чтения и условий освещенности.
Размещение знаков безопасности предусмотрено «Примерным перечнем опасностей и мер по управлению ими в рамках системы управления охраной труда», утвержденным Приказом Минтруда России от 29 октября 2021 года № 776н «Об утверждении Примерного положения о системе управления охраной труда» (далее — СУОТ).
Работодатель или уполномоченные им должностные лица должны с учетом требований ГОСТ 12.4.026-2015 выполнять следующие действия:
— определять виды и места опасности на производственных, общественных объектах и в иных местах, исходя из условий обеспечения безопасности;
— обозначать виды опасности, опасные места и возможные опасные ситуации сигнальными цветами, знаками безопасности и сигнальной разметкой;
— проводить выбор соответствующих знаков безопасности (при необходимости подбирать текст поясняющих надписей);
— определять размеры, виды и исполнения, степень защиты и места размещения (установки) знаков безопасности и сигнальной разметки;
— обозначать с помощью знаков безопасности места размещения средств индивидуальной защиты (далее — СИЗ) и средств противопожарной защиты.
Эффективное размещение знаков безопасности является критически важным условием для обеспечения защиты людей на предприятиях и в общественных пространствах. Знаки должны быть хорошо заметны, понятны и расположены с учетом возможности быстрой реакции на угрозу.
Ключевые принципы размещения знаков безопасности включают:
— обеспечение беспрепятственной видимости знака;
— освещение (при необходимости);
— установку на уровне глаз.
При установке на воротах или дверях действие знака распространяется на всю зону за ними. Знак на двери должен оставаться видимым независимо от ее расположения в помещении.
В недостаточно освещенных помещениях и на улице необходимо применять знаки с внешней или внутренней подсветкой, включаемой постоянно или в аварийном режиме, чтобы обеспечивался непрерывный доступ людей к информации. Крепление знаков осуществляется любыми надежными способами, гарантирующими их устойчивость, долговечность и сохранение читаемости при любых условиях эксплуатации.
Работодатель несет ответственность за контроль и обслуживание знаков безопасности. Необходимо регулярно проверять их целостность, а также следить, чтобы на поверхности знаков не было царапин, отслоений или потускнения. При перепланировке помещений или изменении маршрутов эвакуации размещение знаков актуализируются. Кроме того, проводятся инструктажи для персонала. Работникам объясняют значение знаков и рассказывают о том, как правильно действовать в чрезвычайных ситуациях.
В офисных зданиях и помещениях знаки безопасности выполняют важную функцию: они предупреждают о потенциальных опасностях, указывают пути эвакуации и информируют о местах размещения СИЗ. Использование знаков безопасности регламентируется ГОСТ 12.4.026‑2015 и внутренними регламентами организаций.
Над дверями входных групп и эвакуационных выходов размещаются световые табло с подсветкой. «Указатель выхода» (Е22) устанавливают над основными выходами, а «Указатель аварийного выхода» (Е23) — над запасными или технологическими выходами. Действие знаков распространяется на все пространство за дверями. Чтобы знаки оставались различимыми в темноте, их изготавливают из фотолюминесцентных материалов либо оснащают автономной или сетевой подсветкой.
В коридорах и холлах выстраивают систему указательных знаков, которые помогают ориентироваться на пути к выходу. Стрелки «Направление к эвакуационному выходу направо/налево» (Е03 — Е04) монтируют на стенах так, чтобы они были хорошо видны с рабочих мест и проходов. Для длинных коридоров предусмотрено дублирование знаков через каждые 5-10 м. Применяются знаки «Направление к эвакуационному выходу по лестнице вверх» (Е15 — Е16) и «Направление к эвакуационному выходу по лестнице вниз» (E13 — E14), которые размещаются на лестничных площадках и прилегающих стенах.
В рабочих зонах и кабинетах особое внимание уделяется электробезопасности. В серверных, щитовых и помещениях с мощным оборудованием обязательно вывешивается знак «Опасность поражения электрическим током» (W08). Его размещают на дверцах щитков и корпусах устройств. Если ведутся ремонтные работы, на пультах управления и включения оборудования или механизмов устанавливается знак «Не включать!» (Р10).
В местах скопления бумаги и оргтехники могут применяться знаки «Запрещается пользоваться открытым огнем и курить» (P02) или «Запрещается курить» (P01). Они предупреждают о риске возгорания.
Места общего пользования также оснащаются соответствующими знаками безопасности. В столовых и кухнях после уборки размещается знак «Осторожно! Скользко» (W28). В туалетах и медпунктах устанавливаются знаки медицинского назначения, например, «Медицинский кабинет» (EC05) или «Пункт (место) приема пищи» (D01). Если в здании имеются перепады высот, например, подиумы или лестницы, то устанавливается знак «Осторожно! Возможность падения с высоты» (W15).
Особую группу составляют знаки безопасности, указывающие на места расположения СИЗ и средств пожаротушения. Например, у каждого огнетушителя размещается табличка «Огнетушитель» (F04), а возле шкафов с пожарными кранами — знак «Пожарный кран» (F02). Если в здании предусмотрен телефон для связи с пожарной охраной, рядом с ним устанавливается знак «Телефон для использования при пожаре (в том числе телефон прямой связи с пожарной охраной)» (F05). Когда в одной зоне собраны различные средства (огнетушитель, кран и прочее), используется общий знак «Место размещения нескольких средств противопожарной защиты» (F06).
Во время ремонтных работ или временных мероприятий в офисе устанавливаются дополнительные знаки безопасности. Например, на ограждениях размещаются красные полосы или таблички «Проход запрещен» (P03). Если ведутся погрузочно‑разгрузочные операции, применяется знак «Внимание! Ведутся работы». После влажной уборки в проходных зонах устанавливается знак «Осторожно! Мокрый пол».
Важную роль играет выбор материалов и способ исполнения знаков. Фотолюминесцентные варианты обязательны для эвакуационных путей, тамбуров и коридоров без естественного освещения. Они светятся в темноте после отключения электричества. Световозвращающие знаки используются в зонах с низким уровнем освещенности, например, в подвалах или технических помещениях. В хорошо освещенных помещениях (приемных, кабинетах, холлах) используются обычные несветящиеся таблички. Знаки с внутренней или внешней подсветкой монтируются у выходов, на лестничных клетках и в местах массового скопления людей.
Чтобы применение знаков безопасности было максимально эффективным, их размещают в поле зрения работников и посетителей на высоте 1,5-2 м от пола. Они не должны загораживать проходы, мешать перемещению мебели или быть скрытыми за дверьми. В больших открытых пространствах (Оpen Space) знаки безопасности должны дублироваться с разных ракурсов, чтобы их было хорошо видно из любой точки наблюдения. Для многоэтажных зданий разрабатывается единая система навигации. Должно обеспечиваться единообразие цветов, шрифтов и символов знаков безопасности на всех этажах здания.
Таким образом, знаки безопасности в офисных зданиях — это не формальность, а важный инструмент обеспечения безопасности. Они структурируют рабочее пространство, снижают риски и помогают работникам действовать быстро и слаженно в критических ситуациях.
К «универсальным» знакам безопасности, обязательным практически для всех типов объектов, размещаемым в соответствующих зонах, например, относятся следующие знаки:
— «Указатель выхода» (E22);
— «Огнетушитель» (F04);
— «Кнопка включения установок (систем) пожарной автоматики» (F10);
— «Запрещается курить» (P01).
Эти знаки формируют общий визуальный язык безопасности, понятный персоналу и посетителям независимо от специализации предприятия.
Обеспечение безопасности персонала в сфере логистики, складского хозяйства и розничной торговли требует комплексного подхода к визуальной коммуникации на основе знаков безопасности. Эта необходимо для предотвращения производственного травматизма, обеспечения сохранности материальных ценностей и поддержания бесперебойности операций в условиях постоянного движения техники и большого скопления людей.
Знаки безопасности размещаются с учетом логистических потоков и зон повышенной опасности. При этом основное внимание уделяется рискам, связанным с работой погрузочной техники и перемещением грузов. Для этого используются предупреждающие знаки, например, знак «Внимание. Автопогрузчик» (W07), который размещается на въездах и вдоль маршрутов движения, а также знак «Опасно. Возможно падение груза» (W06) в зоне стеллажного хранения.
Для организации безопасных маршрутов движения персонала применяется предписывающий знак «Проход здесь» (M10), часто дублируемый напольной разметкой.
В целях безопасности применяются запрещающие знаки, например, «Доступ посторонним запрещен» (P06), который ограничивает вход в служебные зоны. Знак «Запрещается курить» (Р01) предотвращает возгорание в местах хранения сырья и материалов. Вблизи электрооборудования обязательно размещаются следующие знаки безопасности:
— «Опасность поражения электрическим током» (W08);
— «Запрещается тушить водой» (P04).
В розничной торговле спектр знаков безопасности, применяемых для обеспечения безопасности персонала и покупателей, значительно расширяется. Необходимо оперативно предупреждать людей о временных опасностях, например, с помощью знака «Осторожно. Скользко» (W28). Для обеспечения свободных путей эвакуации используется знак «Запрещается загромождать проходы и/или складировать» (P12).
В зоне обслуживания покупателей обязательно размещаются эвакуационные знаки, например, «Указатель выхода» (E22) и «Направление к эвакуационному выходу направо» (E03), а также знаки пожарной безопасности: «Огнетушитель» (F04), «Пожарный кран» (F02), «Место размещения нескольких средств противопожарной защиты» (F06) и «Кнопка включения установок (систем) пожарной автоматики» (F10). Для информирования персонала также применяются указательные знаки, например, «Пункт (место) приема пищи» (D01) и «Питьевая вода» (D02).
Практика ведущих российских компаний показывает, что знаки безопасности интегрируются в общую корпоративную культуру и логистику пространства. В распределительных центрах сети «Магнит» флуоресцентные предупреждающие таблички маркируют периметр работы автоматизированной техники, а разметка в соответствии со знаком «Проход здесь» (M10) выделяет пути передвижения людей. Компания «Лемана ПРО» дополняет стандартные знаки безопасности специализированными пиктограммами, предупреждающими о специфических складских рисках.
Предприятия машиностроительной отрасли применяют детально выстроенную систему знаков безопасности, которая соответствует требованиям ГОСТ 12.4.026-2015. Практика визуальной коммуникации нацелена на минимизацию производственных рисков в сложной технологической среде, где соседствуют стационарные и динамические опасности от разнородного силового и станочного оборудования. Ключевым аспектом является дифференциация знаков в соответствии с иерархией опасностей и пространственной организацией производства.
В цехах преобладают знаки, связанные с опасностями механического оборудования. Центральное место занимают знаки безопасности, идентифицирующие конкретные риски:
— «Осторожно. Режущие валы» (W22);
— «Осторожно. Возможно травмирование рук» (W27);
— «Осторожно. Возможно затягивание между вращающимися элементами» (W29).
Персоналу предприятий предписано строгое использование СИЗ, поэтому применяются соответствующие знаки безопасности:
— «Работать в защитных очках» (M01);
— «Работать в защитных наушниках» (M03);
— «Работать в защитных перчатках» (M06).
На таких опасных стационарных объектах, как прессы или металлообрабатывающие центры, устанавливаются запрещающие знаки «Проход запрещен» (P03).
Особое внимание уделяется рискам, связанным с энергетическими системами. При эксплуатации электроустановок применяется знак «Опасность поражения электрическим током» (W08), а в зонах с повышенным уровнем электромагнитного излучения — «Внимание. Электромагнитное поле» (W12). При проведении ремонтных работ обязательно использование временного запрещающего знака «Не включать!» (P10). В зонах с повышенной опасностью возникновения задымления и возгорания применяются знаки пожарной безопасности: «Огнетушитель» (F04) и F10 «Кнопка включения установок (систем) пожарной автоматики», а также эвакуационные указатели, например, «Указатель выхода» (E22).
Применение знаков безопасности на нефтегазохимических производствах является критически важным фактором сохранения жизни и здоровья работников в условиях, где риски взрывов, пожаров и химического воздействия носят комплексный характер. Такая визуальная коммуникация выполняет строго регламентирующую функцию, поскольку интегрирована в процедуры допуска, проведения работ и обеспечения правильных действий персонала в аварийных ситуациях. Разработка и размещение знаков безопасности регламентируются специальными стандартами, дополняющими общие требования ГОСТ 12.4.026-2015, с обязательным учетом классификации зон по взрывоопасности, пожароопасности и химической опасности.
Практика применения знаков безопасности строится на принципах зонирования и идентификации опасностей. Например, на территории предприятий устанавливаются предупреждающие знаки:
— «Взрывоопасно» (W02);
— «Пожароопасно. Легковоспламеняющиеся вещества» (W01).
Для регулирования доступа используется запрещающий знак «Доступ посторонним запрещен» (P06). Внутри производственных зон рядом с аппаратами размещаются знаки, указывающие на конкретный вид опасности:
— «Опасно. Ядовитые вещества» (W03) (для токсичных материалов);
— «Пожароопасно. Окислитель» (W11) (для веществ, способных вызвать или усилить горение);
— «Опасность поражения электрическим током» (W08) (для электроустановок).
Особую категорию составляют предписывающие знаки, регламентирующие обязательное использование СИЗ. Спецификой отрасли является широкое применение следующих знаков безопасности:
— «Работать в средствах индивидуальной защиты органов дыхания» (M04);
— «Работать в защитной одежде» (M07);
— «Работать в защитных очках» (M01).
Они устанавливаются при входе в цеха, на технологические установки и в зоны проведения ремонтных работ.
Для обеспечения эвакуации и противопожарной защиты применяются указатели путей эвакуации, например, знак «Указатель выхода» (E22), а также маркировка мест расположения средств пожаротушения: «Огнетушитель» (F04), «Пожарный кран» (F02) и «Кнопка включения установок (систем) пожарной автоматики» (F10). Для сохранения видимости в любых условиях эти знаки используются в фотолюминесцентном или световозвращающем варианте исполнения.
Применение знаков безопасности в транспортной отрасли и логистике представляет собой масштабную, диверсифицированную, но нормативно согласованную практику, направленную на снижение производственного травматизма. Визуальная коммуникация здесь выполняет комплексную функцию, регулируя поведение персонала, информируя пассажиров и обеспечивая безопасное взаимодействие с транспортной инфраструктурой.
В автомобильных грузоперевозках и на логистических терминалах в целях организации движения транспорта для регулирования взаимодействия пешеходов и техники применяются следующие знаки безопасности:
— «Запрещается движение средств напольного транспорта» (P07);
— «Внимание. Автопогрузчик» (W07);
— «Осторожно. Сужение проезда (прохода)» (W30).
На пассажирском транспорте акцент смещается в сторону обеспечения безопасности людей в салоне, где размещаются эвакуационные указатели и запрещающие таблички, например, «Запрещается курить» (P01). Общими для всех объектов инфраструктуры являются знаки пожарной безопасности, например, «Огнетушитель» (F04), а также эвакуационные указатели, например, «Указатель выхода» (E22).
В инфраструктуре железнодорожного транспорта (ОАО «РЖД» и его дочерняя структура «РЖД Логистика») применение знаков безопасности достигает высокой степени сложности. В единой системе иерархично объединены путевые знаки для машинистов, предупреждения для ремонтного персонала на путях и обширная навигация для пассажиров на вокзалах и станциях, где широко применяются эвакуационные знаки безопасности.
В гражданской авиации применяемая система знаков безопасности является критически важной для обеспечения безопасности полетов. Она включает специализированную маркировку летного поля, знаки, ограничивающие доступ на перроне, а также детальную эвакуационную навигацию внутри терминалов с использованием знаков «Указатель выхода» (E22). На борту воздушных судов применяется сигнализация аварийных выходов и указатели мест размещения спасательного оборудования.
На морских и речных портах специальные знаки безопасности регулируют движение судов, разметку территорий и проведение погрузочных работ. Также применяются общеотраслевые знаки безопасности в соответствии с ГОСТ 12.4.026-2015, обозначающие зоны с особыми режимами, и указатели мест размещения противопожарного имущества, например, «Огнетушитель» (F04) и «Пожарный кран» (F02).
Применение знаков безопасности в энергетическом комплексе является важным инструментом управления профессиональными рисками в условиях постоянного присутствия факторов, способных привести к катастрофическим последствиям. Уникальность данной отрасли заключается в сочетании невидимых смертельно опасных энергетических агентов (электрического тока, высоких температур и давления, ионизирующего излучения) с масштабностью и высокой степенью автоматизации объектов генерации, трансформации и распределения энергии. Знаки безопасности выступают в роли постоянного визуального дублера технологических регламентов, компенсируя ограниченность органов чувств человека в восприятии основных производственных опасностей и формируя однозначные поведенческие сценарии в нормальных, ремонтных и аварийных режимах.
Функционирование этой системы базируется на принципе обязательной и избыточной визуализации опасности на каждом структурном уровне: от магистральной линии электропередачи (далее — ЛЭП) до распределительного щита. В зонах действия электрических полей высокого напряжения, например, на территории открытых распределительных устройств (ОРУ) и воздушных ЛЭП применяются знаки безопасности, обладающие максимальной дальностью видимости и запретительной силой, среди которых ключевую роль играет предупреждающий знак «Опасность поражения электрическим током» (W08).
В энергетике внедрение систем знаков безопасности осуществляется с высокой степенью регламентации и является частью корпоративных стандартов. Например, в холдинге «Россети» единые требования к знаковой системе, включающей знак «Опасность поражения электрическим током» (W08), «Работать в защитной каске (шлеме)» (M02), «Не включать!» (P10), «Огнетушитель» (F04) и «Указатель выхода» (Е22), охватывают все уровни энергетического комплекса — от магистральных до распределительных сетей. На подстанциях 500 кВ и выше знаки безопасности, предупреждающие о высоком напряжении, и обозначения границ шагового напряжения сочетаются с планами эвакуации и указателями мест расположения средств пожаротушения и оказания первой помощи пострадавшим.
В атомной энергетике (концерн «Росэнергоатом») система знаков безопасности достигает высочайшей степени детализации. На площадке АЭС наличие зонирования, предписаний по использованию СИЗ и маркировки путей перемещения персонала является обязательным условием допуска персонала объекта в контролируемую зону.
На атомных станциях применяется специализированный знак «Опасно. Радиоактивные вещества или ионизирующее излучение» (W05). На энергообъектах помимо предупреждающих применяются знаки безопасности, предписывающие применение СИЗ:
— «Работать в защитной каске (шлеме)» (M02);
— «Работать в защитных очках» (M01);
— «Работать в средствах индивидуальной защиты органов дыхания» (М04).
В закрытых помещениях, на панелях управления и непосредственно на оборудовании размещаются знаки, идентифицирующие конкретные цепи и аппараты. Это исключает ошибочные коммутации. Запрещающие знаки, например, «Не включать!» (P10) используются при проведении ремонтных работ. В зонах с тепловым оборудованием применяется знак «Осторожно. Горячая поверхность» (W26), а на объектах с высотными работами — «Осторожно. Возможность падения с высоты» (W15). Также устанавливаются знаки пожарной безопасности, например, «Огнетушитель» (F04), «Кнопка включения установок (систем) пожарной автоматики» (F10) и эвакуационные указатели, например, «Указатель выхода» (E22).
Крупные генерирующие компании на тепловых электростанциях уделяют особое внимание маркировке опасных зон в котлотурбинных цехах, где знаки предупреждают об опасности ожогов (например, знак «Осторожно. Горячая поверхность» (W26)), воздействия шума, движущихся частей механизмов и падения предметов с высоты. В области альтернативной, ветровой энергетики применяются адаптированные знаки, предупреждающие об опасности при подъеме на большую высоту (например, знак «Осторожно. Возможность падения с высоты» (W15)), работе с вращающимися лопастями и вблизи мощного электрооборудования, размещенного в ограниченном пространстве гондолы.
Таким образом, в отечественной энергетике знаки безопасности выполняют роль универсального и непрерывного интерфейса между сложнейшей технологической средой и человеком. Они являются одним из ключевых инструментов предотвращения аварийности, сохранения жизни и здоровья персонала, обеспечивая строгую регламентацию действий и визуальное структурирование опасного пространства.
Применение знаков безопасности в строительстве представляет собой динамическую и адаптивную систему визуального управления рисками, функционирующую в условиях непрерывной трансформации производственной среды. Специфика строительной площадки как объекта, характеризующегося параллельным протеканием разнородных технологических процессов, постоянным изменением ландшафта, взаимодействием тяжелой техники и рабочих на ограниченном пространстве предъявляет высокие требования к оперативности и наглядности доведения информации до персонала.
Использование знаков безопасности призвано компенсировать временный и мобильный характер объекта, обеспечивая неизменность и обязательность правил безопасности на всех этапах строительных работ: от нулевого цикла до сдачи объекта. Выполняются функции координации, запрета, предупреждения и предписания, адаптированные к таким изменяющимся зонам риска, как перемещающиеся крановые стоянки, вновь возникающие проемы в перекрытиях, зоны сварочных работ, участки с временными инженерными коммуникациями и так далее. Реализуется принцип зонирования и временной, но строго регламентированной фиксации знаков безопасности в пространстве строительной площадки. По ее периметру и на въездах устанавливаются знаки безопасности, регулирующие общий режим доступа, например, запрещающий знак «Доступ посторонним запрещен» (P06).
Внутри строительной площадки мобильные и стационарные знаки безопасности координируют движение транспортных средств и техники. Ключевое внимание уделяется рискам, связанным с высотными работами и перемещением грузов. Для этого используются предупреждающие знаки «Опасно. Возможно падение груза» (W06) и «Осторожно. Возможность падения с высоты» (W15), а также запрещающий знак «Проход запрещен» (P03), исключающий нахождение людей в опасной зоне.
Особую роль играют предписывающие знаки, обязывающие строительных рабочих обязательно применять СИЗ:
— «Работать в защитной каске (шлеме)» (M02);
— «Работать в предохранительном (страховочном) поясе» (M09);
— «Работать в защитных очках» (M01).
Для обозначения безопасных пешеходных маршрутов используется знак «Проход здесь» (M10). Временные эвакуационные пути обозначаются с помощью специальных знаков, например, знака «Указатель выхода» (E22). Места размещения средств пожаротушения маркируются знаками пожарной безопасности:
— «Огнетушитель» (F04);
— «Пожарный кран» (F02).
В крупных отечественных девелоперских и подрядных строительных компаниях применение знаков безопасности глубоко интегрировано в корпоративные СУОТ. Эти организации утверждают собственные стандарты, детализирующие применение знаков безопасности.
Например, группа компаний «Мосинжстрой», специализирующаяся на сложной инфраструктурной застройке, использует усиленные и специализированные знаки безопасности для обозначения специфических рисков, связанных с прокладкой тоннелей, работой в котлованах и монтажом конструкций.
Введен корпоративный стандарт СТО-64-07, который определяет порядок применения знаков безопасности, сигнальной разметки и цветового кодирования на строительных площадках, включая масштабные инфраструктурные проекты. Этот документ, например, систематизирует использование следующих знаков безопасности:
— «Опасность поражения электрическим током» (W08);
— «Доступ посторонним запрещен» (P06) (по периметру);
— «Опасно. Возможно падение груза» (W06) (в зонах работы кранов);
— «Осторожно. Возможность падения с высоты» (W15).
Для организации движения применяется знак «Проход здесь» (M10) в сочетании с сигнальной разметкой. Стандарт также регламентирует:
— применение знаков безопасности по использованию СИЗ, например, знаков «Работать в защитной каске» (M02) и «Работать в предохранительном поясе» (M09);
— обозначение временных эвакуационных путей знаками «Указатель выхода» (E22) и размещения средств пожаротушения знаком «Огнетушитель» (F04).
Использование знаков безопасности формирует визуальную основу обеспечения безопасности на постоянно меняющейся строительной площадке, способствуя минимизации человеческого фактора и созданию предсказуемой рабочей среды в условиях высокой концентрации опасностей.
Как показывает практика ведущих российских компаний, эффективность применения знаков безопасности определяется глубокой интеграцией локальных нормативных актов по охране труда, корпоративных стандартов безопасности и производственных процессов. Применение знаков безопасности способствуют созданию предсказуемой, контролируемой и безопасной производственной среды, что в конечном итоге сохраняет жизнь и здоровье работников.
Автор материала:
Игорь Волошин.
Эвакуационные знаки и знаки медицинского и санитарного назначения, например, «Указатель выхода» (Е22) или «Аптечка первой медицинской помощи» (ЕС01) выполняются в форме квадрата или прямоугольника зеленого сигнального цвета. Их основная функция — обеспечение безопасности. Эти знаки, например, указывают пути движения во время эвакуации, обозначают места оказания первой помощи пострадавшим и так далее.
Указательные знаки, к которым, например, относятся «Пункт (место) приема пищи» (D01) и «Место курения» (D03), имеют форму квадрата или прямоугольника синего сигнального цвета. Они содержат разрешение, указание, надпись или информацию.Также ГОСТ 12.4.026-2015 регламентирует виды и варианты исполнения знаков безопасности.
По видам применяемых материалов знаки могут быть несветящимися, световозвращающими и фотолюминесцентными.
Для знаков пожарной безопасности, расположенных на путях эвакуации, а также для эвакуационных указателей и знака «Аптечка первой медицинской помощи» (ЕС 01) обязательно применение фотолюминесцентных материалов или внутренней либо внешней подсветки от автономного или аварийного источника питания.
По конструктивному исполнению знаки могут быть плоскими или объемными. К графическим символам знаков безопасности предъявляются требования простоты, понятности и быстрого опознания, а к поясняющим надписям — требования к минимальной высоте шрифта в зависимости от расстояния чтения и условий освещенности.
Размещение знаков безопасности предусмотрено «Примерным перечнем опасностей и мер по управлению ими в рамках системы управления охраной труда», утвержденным Приказом Минтруда России от 29 октября 2021 года № 776н «Об утверждении Примерного положения о системе управления охраной труда» (далее — СУОТ).
Работодатель или уполномоченные им должностные лица должны с учетом требований ГОСТ 12.4.026-2015 выполнять следующие действия:
— определять виды и места опасности на производственных, общественных объектах и в иных местах, исходя из условий обеспечения безопасности;
— обозначать виды опасности, опасные места и возможные опасные ситуации сигнальными цветами, знаками безопасности и сигнальной разметкой;
— проводить выбор соответствующих знаков безопасности (при необходимости подбирать текст поясняющих надписей);
— определять размеры, виды и исполнения, степень защиты и места размещения (установки) знаков безопасности и сигнальной разметки;
— обозначать с помощью знаков безопасности места размещения средств индивидуальной защиты (далее — СИЗ) и средств противопожарной защиты.
Эффективное размещение знаков безопасности является критически важным условием для обеспечения защиты людей на предприятиях и в общественных пространствах. Знаки должны быть хорошо заметны, понятны и расположены с учетом возможности быстрой реакции на угрозу.
Ключевые принципы размещения знаков безопасности включают:
— обеспечение беспрепятственной видимости знака;
— освещение (при необходимости);
— установку на уровне глаз.
При установке на воротах или дверях действие знака распространяется на всю зону за ними. Знак на двери должен оставаться видимым независимо от ее расположения в помещении.
В недостаточно освещенных помещениях и на улице необходимо применять знаки с внешней или внутренней подсветкой, включаемой постоянно или в аварийном режиме, чтобы обеспечивался непрерывный доступ людей к информации. Крепление знаков осуществляется любыми надежными способами, гарантирующими их устойчивость, долговечность и сохранение читаемости при любых условиях эксплуатации.
Работодатель несет ответственность за контроль и обслуживание знаков безопасности. Необходимо регулярно проверять их целостность, а также следить, чтобы на поверхности знаков не было царапин, отслоений или потускнения. При перепланировке помещений или изменении маршрутов эвакуации размещение знаков актуализируются. Кроме того, проводятся инструктажи для персонала. Работникам объясняют значение знаков и рассказывают о том, как правильно действовать в чрезвычайных ситуациях.
В офисных зданиях и помещениях знаки безопасности выполняют важную функцию: они предупреждают о потенциальных опасностях, указывают пути эвакуации и информируют о местах размещения СИЗ. Использование знаков безопасности регламентируется ГОСТ 12.4.026‑2015 и внутренними регламентами организаций.
Над дверями входных групп и эвакуационных выходов размещаются световые табло с подсветкой. «Указатель выхода» (Е22) устанавливают над основными выходами, а «Указатель аварийного выхода» (Е23) — над запасными или технологическими выходами. Действие знаков распространяется на все пространство за дверями. Чтобы знаки оставались различимыми в темноте, их изготавливают из фотолюминесцентных материалов либо оснащают автономной или сетевой подсветкой.
В коридорах и холлах выстраивают систему указательных знаков, которые помогают ориентироваться на пути к выходу. Стрелки «Направление к эвакуационному выходу направо/налево» (Е03 — Е04) монтируют на стенах так, чтобы они были хорошо видны с рабочих мест и проходов. Для длинных коридоров предусмотрено дублирование знаков через каждые 5-10 м. Применяются знаки «Направление к эвакуационному выходу по лестнице вверх» (Е15 — Е16) и «Направление к эвакуационному выходу по лестнице вниз» (E13 — E14), которые размещаются на лестничных площадках и прилегающих стенах.
В рабочих зонах и кабинетах особое внимание уделяется электробезопасности. В серверных, щитовых и помещениях с мощным оборудованием обязательно вывешивается знак «Опасность поражения электрическим током» (W08). Его размещают на дверцах щитков и корпусах устройств. Если ведутся ремонтные работы, на пультах управления и включения оборудования или механизмов устанавливается знак «Не включать!» (Р10).
В местах скопления бумаги и оргтехники могут применяться знаки «Запрещается пользоваться открытым огнем и курить» (P02) или «Запрещается курить» (P01). Они предупреждают о риске возгорания.
Места общего пользования также оснащаются соответствующими знаками безопасности. В столовых и кухнях после уборки размещается знак «Осторожно! Скользко» (W28). В туалетах и медпунктах устанавливаются знаки медицинского назначения, например, «Медицинский кабинет» (EC05) или «Пункт (место) приема пищи» (D01). Если в здании имеются перепады высот, например, подиумы или лестницы, то устанавливается знак «Осторожно! Возможность падения с высоты» (W15).
Особую группу составляют знаки безопасности, указывающие на места расположения СИЗ и средств пожаротушения. Например, у каждого огнетушителя размещается табличка «Огнетушитель» (F04), а возле шкафов с пожарными кранами — знак «Пожарный кран» (F02). Если в здании предусмотрен телефон для связи с пожарной охраной, рядом с ним устанавливается знак «Телефон для использования при пожаре (в том числе телефон прямой связи с пожарной охраной)» (F05). Когда в одной зоне собраны различные средства (огнетушитель, кран и прочее), используется общий знак «Место размещения нескольких средств противопожарной защиты» (F06).
Во время ремонтных работ или временных мероприятий в офисе устанавливаются дополнительные знаки безопасности. Например, на ограждениях размещаются красные полосы или таблички «Проход запрещен» (P03). Если ведутся погрузочно‑разгрузочные операции, применяется знак «Внимание! Ведутся работы». После влажной уборки в проходных зонах устанавливается знак «Осторожно! Мокрый пол».
Важную роль играет выбор материалов и способ исполнения знаков. Фотолюминесцентные варианты обязательны для эвакуационных путей, тамбуров и коридоров без естественного освещения. Они светятся в темноте после отключения электричества. Световозвращающие знаки используются в зонах с низким уровнем освещенности, например, в подвалах или технических помещениях. В хорошо освещенных помещениях (приемных, кабинетах, холлах) используются обычные несветящиеся таблички. Знаки с внутренней или внешней подсветкой монтируются у выходов, на лестничных клетках и в местах массового скопления людей.
Чтобы применение знаков безопасности было максимально эффективным, их размещают в поле зрения работников и посетителей на высоте 1,5-2 м от пола. Они не должны загораживать проходы, мешать перемещению мебели или быть скрытыми за дверьми. В больших открытых пространствах (Оpen Space) знаки безопасности должны дублироваться с разных ракурсов, чтобы их было хорошо видно из любой точки наблюдения. Для многоэтажных зданий разрабатывается единая система навигации. Должно обеспечиваться единообразие цветов, шрифтов и символов знаков безопасности на всех этажах здания.
Таким образом, знаки безопасности в офисных зданиях — это не формальность, а важный инструмент обеспечения безопасности. Они структурируют рабочее пространство, снижают риски и помогают работникам действовать быстро и слаженно в критических ситуациях.
К «универсальным» знакам безопасности, обязательным практически для всех типов объектов, размещаемым в соответствующих зонах, например, относятся следующие знаки:
— «Указатель выхода» (E22);
— «Огнетушитель» (F04);
— «Кнопка включения установок (систем) пожарной автоматики» (F10);
— «Запрещается курить» (P01).
Эти знаки формируют общий визуальный язык безопасности, понятный персоналу и посетителям независимо от специализации предприятия.
Обеспечение безопасности персонала в сфере логистики, складского хозяйства и розничной торговли требует комплексного подхода к визуальной коммуникации на основе знаков безопасности. Эта необходимо для предотвращения производственного травматизма, обеспечения сохранности материальных ценностей и поддержания бесперебойности операций в условиях постоянного движения техники и большого скопления людей.
Знаки безопасности размещаются с учетом логистических потоков и зон повышенной опасности. При этом основное внимание уделяется рискам, связанным с работой погрузочной техники и перемещением грузов. Для этого используются предупреждающие знаки, например, знак «Внимание. Автопогрузчик» (W07), который размещается на въездах и вдоль маршрутов движения, а также знак «Опасно. Возможно падение груза» (W06) в зоне стеллажного хранения.
Для организации безопасных маршрутов движения персонала применяется предписывающий знак «Проход здесь» (M10), часто дублируемый напольной разметкой.
В целях безопасности применяются запрещающие знаки, например, «Доступ посторонним запрещен» (P06), который ограничивает вход в служебные зоны. Знак «Запрещается курить» (Р01) предотвращает возгорание в местах хранения сырья и материалов. Вблизи электрооборудования обязательно размещаются следующие знаки безопасности:
— «Опасность поражения электрическим током» (W08);
— «Запрещается тушить водой» (P04).
В розничной торговле спектр знаков безопасности, применяемых для обеспечения безопасности персонала и покупателей, значительно расширяется. Необходимо оперативно предупреждать людей о временных опасностях, например, с помощью знака «Осторожно. Скользко» (W28). Для обеспечения свободных путей эвакуации используется знак «Запрещается загромождать проходы и/или складировать» (P12).
В зоне обслуживания покупателей обязательно размещаются эвакуационные знаки, например, «Указатель выхода» (E22) и «Направление к эвакуационному выходу направо» (E03), а также знаки пожарной безопасности: «Огнетушитель» (F04), «Пожарный кран» (F02), «Место размещения нескольких средств противопожарной защиты» (F06) и «Кнопка включения установок (систем) пожарной автоматики» (F10). Для информирования персонала также применяются указательные знаки, например, «Пункт (место) приема пищи» (D01) и «Питьевая вода» (D02).
Практика ведущих российских компаний показывает, что знаки безопасности интегрируются в общую корпоративную культуру и логистику пространства. В распределительных центрах сети «Магнит» флуоресцентные предупреждающие таблички маркируют периметр работы автоматизированной техники, а разметка в соответствии со знаком «Проход здесь» (M10) выделяет пути передвижения людей. Компания «Лемана ПРО» дополняет стандартные знаки безопасности специализированными пиктограммами, предупреждающими о специфических складских рисках.
Предприятия машиностроительной отрасли применяют детально выстроенную систему знаков безопасности, которая соответствует требованиям ГОСТ 12.4.026-2015. Практика визуальной коммуникации нацелена на минимизацию производственных рисков в сложной технологической среде, где соседствуют стационарные и динамические опасности от разнородного силового и станочного оборудования. Ключевым аспектом является дифференциация знаков в соответствии с иерархией опасностей и пространственной организацией производства.
В цехах преобладают знаки, связанные с опасностями механического оборудования. Центральное место занимают знаки безопасности, идентифицирующие конкретные риски:
— «Осторожно. Режущие валы» (W22);
— «Осторожно. Возможно травмирование рук» (W27);
— «Осторожно. Возможно затягивание между вращающимися элементами» (W29).
Персоналу предприятий предписано строгое использование СИЗ, поэтому применяются соответствующие знаки безопасности:
— «Работать в защитных очках» (M01);
— «Работать в защитных наушниках» (M03);
— «Работать в защитных перчатках» (M06).
На таких опасных стационарных объектах, как прессы или металлообрабатывающие центры, устанавливаются запрещающие знаки «Проход запрещен» (P03).
Особое внимание уделяется рискам, связанным с энергетическими системами. При эксплуатации электроустановок применяется знак «Опасность поражения электрическим током» (W08), а в зонах с повышенным уровнем электромагнитного излучения — «Внимание. Электромагнитное поле» (W12). При проведении ремонтных работ обязательно использование временного запрещающего знака «Не включать!» (P10). В зонах с повышенной опасностью возникновения задымления и возгорания применяются знаки пожарной безопасности: «Огнетушитель» (F04) и F10 «Кнопка включения установок (систем) пожарной автоматики», а также эвакуационные указатели, например, «Указатель выхода» (E22).
Применение знаков безопасности на нефтегазохимических производствах является критически важным фактором сохранения жизни и здоровья работников в условиях, где риски взрывов, пожаров и химического воздействия носят комплексный характер. Такая визуальная коммуникация выполняет строго регламентирующую функцию, поскольку интегрирована в процедуры допуска, проведения работ и обеспечения правильных действий персонала в аварийных ситуациях. Разработка и размещение знаков безопасности регламентируются специальными стандартами, дополняющими общие требования ГОСТ 12.4.026-2015, с обязательным учетом классификации зон по взрывоопасности, пожароопасности и химической опасности.
Практика применения знаков безопасности строится на принципах зонирования и идентификации опасностей. Например, на территории предприятий устанавливаются предупреждающие знаки:
— «Взрывоопасно» (W02);
— «Пожароопасно. Легковоспламеняющиеся вещества» (W01).
Для регулирования доступа используется запрещающий знак «Доступ посторонним запрещен» (P06). Внутри производственных зон рядом с аппаратами размещаются знаки, указывающие на конкретный вид опасности:
— «Опасно. Ядовитые вещества» (W03) (для токсичных материалов);
— «Пожароопасно. Окислитель» (W11) (для веществ, способных вызвать или усилить горение);
— «Опасность поражения электрическим током» (W08) (для электроустановок).
Особую категорию составляют предписывающие знаки, регламентирующие обязательное использование СИЗ. Спецификой отрасли является широкое применение следующих знаков безопасности:
— «Работать в средствах индивидуальной защиты органов дыхания» (M04);
— «Работать в защитной одежде» (M07);
— «Работать в защитных очках» (M01).
Они устанавливаются при входе в цеха, на технологические установки и в зоны проведения ремонтных работ.
Для обеспечения эвакуации и противопожарной защиты применяются указатели путей эвакуации, например, знак «Указатель выхода» (E22), а также маркировка мест расположения средств пожаротушения: «Огнетушитель» (F04), «Пожарный кран» (F02) и «Кнопка включения установок (систем) пожарной автоматики» (F10). Для сохранения видимости в любых условиях эти знаки используются в фотолюминесцентном или световозвращающем варианте исполнения.
Применение знаков безопасности в транспортной отрасли и логистике представляет собой масштабную, диверсифицированную, но нормативно согласованную практику, направленную на снижение производственного травматизма. Визуальная коммуникация здесь выполняет комплексную функцию, регулируя поведение персонала, информируя пассажиров и обеспечивая безопасное взаимодействие с транспортной инфраструктурой.
В автомобильных грузоперевозках и на логистических терминалах в целях организации движения транспорта для регулирования взаимодействия пешеходов и техники применяются следующие знаки безопасности:
— «Запрещается движение средств напольного транспорта» (P07);
— «Внимание. Автопогрузчик» (W07);
— «Осторожно. Сужение проезда (прохода)» (W30).
На пассажирском транспорте акцент смещается в сторону обеспечения безопасности людей в салоне, где размещаются эвакуационные указатели и запрещающие таблички, например, «Запрещается курить» (P01). Общими для всех объектов инфраструктуры являются знаки пожарной безопасности, например, «Огнетушитель» (F04), а также эвакуационные указатели, например, «Указатель выхода» (E22).
В инфраструктуре железнодорожного транспорта (ОАО «РЖД» и его дочерняя структура «РЖД Логистика») применение знаков безопасности достигает высокой степени сложности. В единой системе иерархично объединены путевые знаки для машинистов, предупреждения для ремонтного персонала на путях и обширная навигация для пассажиров на вокзалах и станциях, где широко применяются эвакуационные знаки безопасности.
В гражданской авиации применяемая система знаков безопасности является критически важной для обеспечения безопасности полетов. Она включает специализированную маркировку летного поля, знаки, ограничивающие доступ на перроне, а также детальную эвакуационную навигацию внутри терминалов с использованием знаков «Указатель выхода» (E22). На борту воздушных судов применяется сигнализация аварийных выходов и указатели мест размещения спасательного оборудования.
На морских и речных портах специальные знаки безопасности регулируют движение судов, разметку территорий и проведение погрузочных работ. Также применяются общеотраслевые знаки безопасности в соответствии с ГОСТ 12.4.026-2015, обозначающие зоны с особыми режимами, и указатели мест размещения противопожарного имущества, например, «Огнетушитель» (F04) и «Пожарный кран» (F02).
Применение знаков безопасности в энергетическом комплексе является важным инструментом управления профессиональными рисками в условиях постоянного присутствия факторов, способных привести к катастрофическим последствиям. Уникальность данной отрасли заключается в сочетании невидимых смертельно опасных энергетических агентов (электрического тока, высоких температур и давления, ионизирующего излучения) с масштабностью и высокой степенью автоматизации объектов генерации, трансформации и распределения энергии. Знаки безопасности выступают в роли постоянного визуального дублера технологических регламентов, компенсируя ограниченность органов чувств человека в восприятии основных производственных опасностей и формируя однозначные поведенческие сценарии в нормальных, ремонтных и аварийных режимах.
Функционирование этой системы базируется на принципе обязательной и избыточной визуализации опасности на каждом структурном уровне: от магистральной линии электропередачи (далее — ЛЭП) до распределительного щита. В зонах действия электрических полей высокого напряжения, например, на территории открытых распределительных устройств (ОРУ) и воздушных ЛЭП применяются знаки безопасности, обладающие максимальной дальностью видимости и запретительной силой, среди которых ключевую роль играет предупреждающий знак «Опасность поражения электрическим током» (W08).
В энергетике внедрение систем знаков безопасности осуществляется с высокой степенью регламентации и является частью корпоративных стандартов. Например, в холдинге «Россети» единые требования к знаковой системе, включающей знак «Опасность поражения электрическим током» (W08), «Работать в защитной каске (шлеме)» (M02), «Не включать!» (P10), «Огнетушитель» (F04) и «Указатель выхода» (Е22), охватывают все уровни энергетического комплекса — от магистральных до распределительных сетей. На подстанциях 500 кВ и выше знаки безопасности, предупреждающие о высоком напряжении, и обозначения границ шагового напряжения сочетаются с планами эвакуации и указателями мест расположения средств пожаротушения и оказания первой помощи пострадавшим.
В атомной энергетике (концерн «Росэнергоатом») система знаков безопасности достигает высочайшей степени детализации. На площадке АЭС наличие зонирования, предписаний по использованию СИЗ и маркировки путей перемещения персонала является обязательным условием допуска персонала объекта в контролируемую зону.
На атомных станциях применяется специализированный знак «Опасно. Радиоактивные вещества или ионизирующее излучение» (W05). На энергообъектах помимо предупреждающих применяются знаки безопасности, предписывающие применение СИЗ:
— «Работать в защитной каске (шлеме)» (M02);
— «Работать в защитных очках» (M01);
— «Работать в средствах индивидуальной защиты органов дыхания» (М04).
В закрытых помещениях, на панелях управления и непосредственно на оборудовании размещаются знаки, идентифицирующие конкретные цепи и аппараты. Это исключает ошибочные коммутации. Запрещающие знаки, например, «Не включать!» (P10) используются при проведении ремонтных работ. В зонах с тепловым оборудованием применяется знак «Осторожно. Горячая поверхность» (W26), а на объектах с высотными работами — «Осторожно. Возможность падения с высоты» (W15). Также устанавливаются знаки пожарной безопасности, например, «Огнетушитель» (F04), «Кнопка включения установок (систем) пожарной автоматики» (F10) и эвакуационные указатели, например, «Указатель выхода» (E22).
Крупные генерирующие компании на тепловых электростанциях уделяют особое внимание маркировке опасных зон в котлотурбинных цехах, где знаки предупреждают об опасности ожогов (например, знак «Осторожно. Горячая поверхность» (W26)), воздействия шума, движущихся частей механизмов и падения предметов с высоты. В области альтернативной, ветровой энергетики применяются адаптированные знаки, предупреждающие об опасности при подъеме на большую высоту (например, знак «Осторожно. Возможность падения с высоты» (W15)), работе с вращающимися лопастями и вблизи мощного электрооборудования, размещенного в ограниченном пространстве гондолы.
Таким образом, в отечественной энергетике знаки безопасности выполняют роль универсального и непрерывного интерфейса между сложнейшей технологической средой и человеком. Они являются одним из ключевых инструментов предотвращения аварийности, сохранения жизни и здоровья персонала, обеспечивая строгую регламентацию действий и визуальное структурирование опасного пространства.
Применение знаков безопасности в строительстве представляет собой динамическую и адаптивную систему визуального управления рисками, функционирующую в условиях непрерывной трансформации производственной среды. Специфика строительной площадки как объекта, характеризующегося параллельным протеканием разнородных технологических процессов, постоянным изменением ландшафта, взаимодействием тяжелой техники и рабочих на ограниченном пространстве предъявляет высокие требования к оперативности и наглядности доведения информации до персонала.
Использование знаков безопасности призвано компенсировать временный и мобильный характер объекта, обеспечивая неизменность и обязательность правил безопасности на всех этапах строительных работ: от нулевого цикла до сдачи объекта. Выполняются функции координации, запрета, предупреждения и предписания, адаптированные к таким изменяющимся зонам риска, как перемещающиеся крановые стоянки, вновь возникающие проемы в перекрытиях, зоны сварочных работ, участки с временными инженерными коммуникациями и так далее. Реализуется принцип зонирования и временной, но строго регламентированной фиксации знаков безопасности в пространстве строительной площадки. По ее периметру и на въездах устанавливаются знаки безопасности, регулирующие общий режим доступа, например, запрещающий знак «Доступ посторонним запрещен» (P06).
Внутри строительной площадки мобильные и стационарные знаки безопасности координируют движение транспортных средств и техники. Ключевое внимание уделяется рискам, связанным с высотными работами и перемещением грузов. Для этого используются предупреждающие знаки «Опасно. Возможно падение груза» (W06) и «Осторожно. Возможность падения с высоты» (W15), а также запрещающий знак «Проход запрещен» (P03), исключающий нахождение людей в опасной зоне.
Особую роль играют предписывающие знаки, обязывающие строительных рабочих обязательно применять СИЗ:
— «Работать в защитной каске (шлеме)» (M02);
— «Работать в предохранительном (страховочном) поясе» (M09);
— «Работать в защитных очках» (M01).
Для обозначения безопасных пешеходных маршрутов используется знак «Проход здесь» (M10). Временные эвакуационные пути обозначаются с помощью специальных знаков, например, знака «Указатель выхода» (E22). Места размещения средств пожаротушения маркируются знаками пожарной безопасности:
— «Огнетушитель» (F04);
— «Пожарный кран» (F02).
В крупных отечественных девелоперских и подрядных строительных компаниях применение знаков безопасности глубоко интегрировано в корпоративные СУОТ. Эти организации утверждают собственные стандарты, детализирующие применение знаков безопасности.
Например, группа компаний «Мосинжстрой», специализирующаяся на сложной инфраструктурной застройке, использует усиленные и специализированные знаки безопасности для обозначения специфических рисков, связанных с прокладкой тоннелей, работой в котлованах и монтажом конструкций.
Введен корпоративный стандарт СТО-64-07, который определяет порядок применения знаков безопасности, сигнальной разметки и цветового кодирования на строительных площадках, включая масштабные инфраструктурные проекты. Этот документ, например, систематизирует использование следующих знаков безопасности:
— «Опасность поражения электрическим током» (W08);
— «Доступ посторонним запрещен» (P06) (по периметру);
— «Опасно. Возможно падение груза» (W06) (в зонах работы кранов);
— «Осторожно. Возможность падения с высоты» (W15).
Для организации движения применяется знак «Проход здесь» (M10) в сочетании с сигнальной разметкой. Стандарт также регламентирует:
— применение знаков безопасности по использованию СИЗ, например, знаков «Работать в защитной каске» (M02) и «Работать в предохранительном поясе» (M09);
— обозначение временных эвакуационных путей знаками «Указатель выхода» (E22) и размещения средств пожаротушения знаком «Огнетушитель» (F04).
Использование знаков безопасности формирует визуальную основу обеспечения безопасности на постоянно меняющейся строительной площадке, способствуя минимизации человеческого фактора и созданию предсказуемой рабочей среды в условиях высокой концентрации опасностей.
Как показывает практика ведущих российских компаний, эффективность применения знаков безопасности определяется глубокой интеграцией локальных нормативных актов по охране труда, корпоративных стандартов безопасности и производственных процессов. Применение знаков безопасности способствуют созданию предсказуемой, контролируемой и безопасной производственной среды, что в конечном итоге сохраняет жизнь и здоровье работников.
Автор материала:
Игорь Волошин.
